2024年8月，一則技術突破消息在業內悄然傳開：中國成功開發出6英寸InP激光器與探測器外延工藝。半年多后，科技部部長在2026年全國兩會"部長通道"上再次提及芯片領域進展，這條消息終于進入公眾視野。對于普通人來說，"6英寸InP"是一串陌生的字符，但它背后卻是一場關乎光通信產業話語權的靜默突圍。

磷化銦（InP）是光通信芯片的"地基"。這種由銦和磷組成的半導體材料，天生適合發射和探測光纖通信中最常用的1310納米和1550納米波長光信號。我們?nèi)粘Ｊ褂玫墓饫w寬帶、數據中心的海量數據交換、甚至5G基站之間的光傳輸，都依賴InP基芯片完成光電轉換。如果說硅是電子時代的基石，那么InP就是光通信時代的"稀土"——不可或缺，卻長期被少數國家掌控。

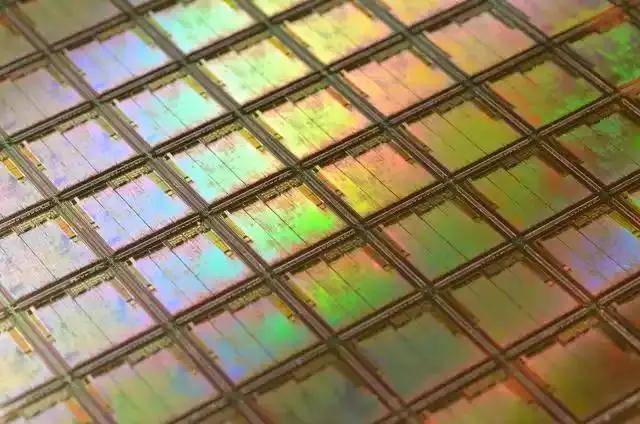

光芯片的制造從外延生長開始。所謂外延，是在InP襯底上逐層沉積不同材料，精確構建出激光器或探測器所需的納米級結構。襯底尺寸直接決定經濟賬：一片6英寸晶圓的面積是3英寸的4倍，可切割的芯片數量提升超過3倍。更關鍵的是，設備折舊、工藝步驟、人工檢測等固定成本被更多芯片攤薄。據全球光器件巨頭高意（Coherent）測算，6英寸產線可將芯片成本壓低60%以上。國內實驗數據也顯示，6英寸工藝有望將國產光芯片成本降至3英寸時代的六到七成。

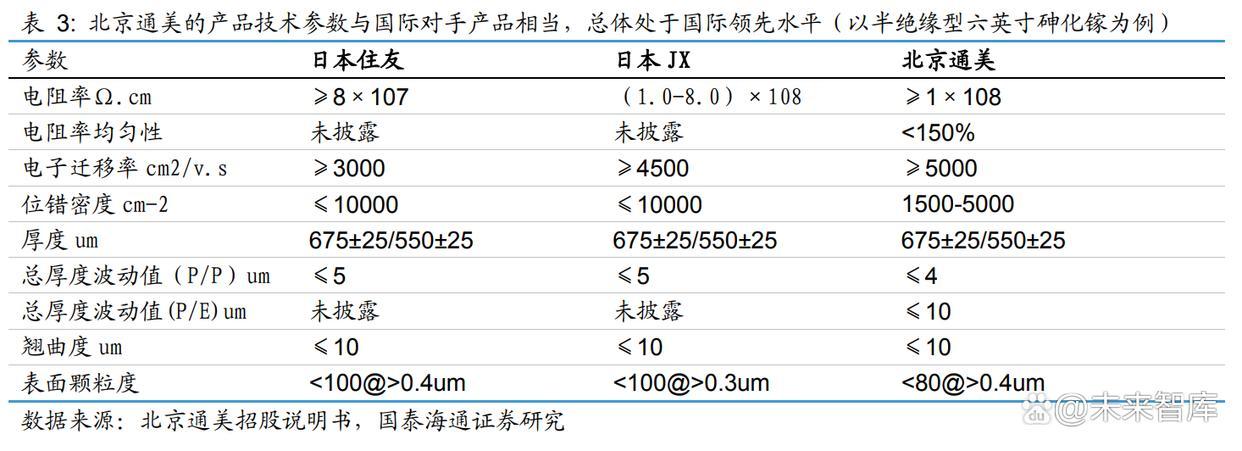

尺寸升級并非簡單的放大。InP晶體生長難度極高，缺陷控制、熱應力管理、大面積均勻性都是難關。長期以來，6英寸InP襯底被美國AXT、日本住友電工等少數企業壟斷，中國光芯片廠商不得不高價進口襯底，再加工成激光器、探測器出售，利潤空間被嚴重?cái)D壓。2024年之前，國內主流還停留在2至4英寸，6英寸外延工藝更是空白。

突破發生在湖北九峰山實驗室。這家2023年成立的科研機構聯合云南鑫耀，完成了6英寸磷化銦基PIN探測器和FP激光器的外延生長，關鍵性能指標追平國際領先水平。與此同時，云南鑫耀的6英寸高品質InP單晶片量產技術也已突破。這意味著中國首次實現從晶體生長、外延加工到器件制造的6英寸全鏈路國產化，打破了"卡脖子"的最后一環。

為什么這個突破發生在現在？答案藏在兩個疊加的產業浪潮中。

一是AI算力爆發帶動的光通信需求激增。訓練大模型需要海量GPU集群互聯，數據中心內部的光互連帶寬從400G向800G、1.6T躍進，對高速光模塊的需求呈指數級增長。InP基EML激光器是目前800G光模塊的核心光源，供不應求。二是地緣政治倒逼供應鏈重構。2022年后，美國對華芯片管制步步收緊，光通信雖暫未受直接沖擊，但產業界已普遍形成"備份供應鏈"共識。高意在美國建成全球首個6英寸InP工廠后，立即宣布2026年產能擴張5倍，顯見戰略卡位意圖。中國若不能同步突破，將在下一代光通信競爭中再次陷入被動。

更深層的背景是材料體系的代際競爭。近年來，硅光技術試圖用硅基材料替代InP制造光芯片，借助成熟的CMOS工藝降低成本。但硅本身無法高效發光，必須與InP光源異質集成，反而增加了工藝復雜度。在800G及以上速率，InP基方案仍具性能優勢。6英寸工藝的成熟，實質是讓InP陣營獲得了與硅光正面對抗的經濟性，延緩甚至逆轉了"硅光替代"的預期。

對于普通消費者，這場突破的影響是間接卻真實的。光芯片成本下降，將傳導至光模塊、交換機、服務器，最終降低云計算和AI服務的價格。更具戰略意義的是產業鏈安全——當6英寸InP實現自主供應，中國光通信產業從"缺芯少魂"到"芯魂兼?zhèn)?quot;的轉型才真正閉環。

放眼全球，光芯片賽道正進入"寸土必爭"階段。高意、Lumentum等歐美巨頭憑借6英寸先發優勢，加速擴產；日本住友電工固守高端襯底壁壘；中國則完成從追趕到并跑的跨越。下一步的競爭焦點將是8英寸InP的實驗室突破，以及硅光與InP的技術路線融合?？梢源_定的是，光通信芯片的"大硅片"時代已經開啟，而6英寸是入場的第一張門票。
