HYHBS57-S可以適配1000/1024/2500線三種高精度光學編碼器。區別于傳統的內部微細分步進驅動器，采用高性能MCU加電機硬件控制核心MCC架構和應用矢量型閉環控制算法, 使用矢量控制和濾波技術，以最低次諧波達到平穩的旋轉控制。

     在高負載和高速情況下，HYHBS57-S表現依舊出色，不會出現失步或定位錯誤。 轉矩輸出較之普通步進電機和驅動器而言，HYHBS57-S在長時間內可保持高轉矩輸出，在100%負載情況下，步進電機持續運轉而不會出現失步現象。區別于傳統開環步進驅動器，HYHBS57-S倚靠其創新的電流相位控制技術，實現了在高速運動條件下，持續高轉矩運行。因其可以實時監測當前定位特性，讓步進電機實現了在100%負載下，仍可以保持高轉矩輸出。

      由于HYHBS57-S驅動器可以根據負載變化，實時調整控制電流，因此可以減少熱量的產生，提升使用效能，相比開環步進電機，發熱量減少50%以上，使得電機和軸承壽命得以延長，提升產品品質，降低維修率。

驅動器接口與接線介紹

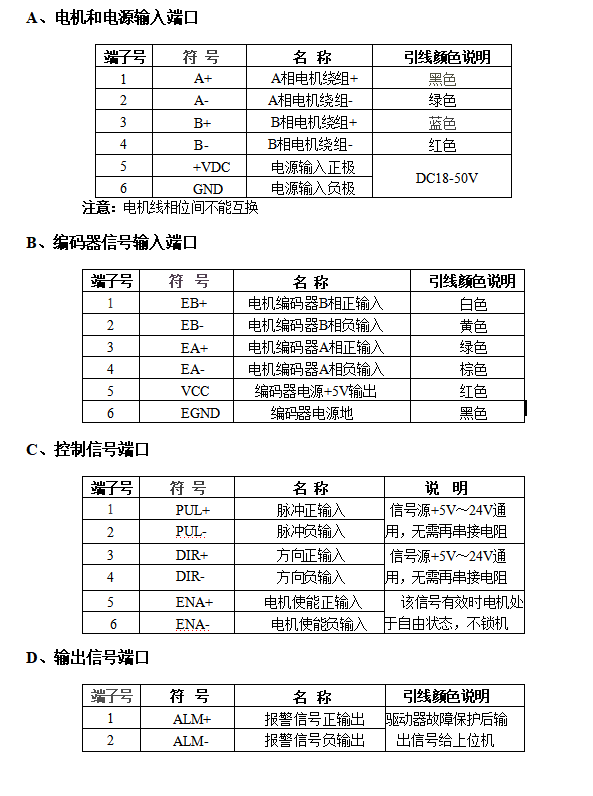

接口定義

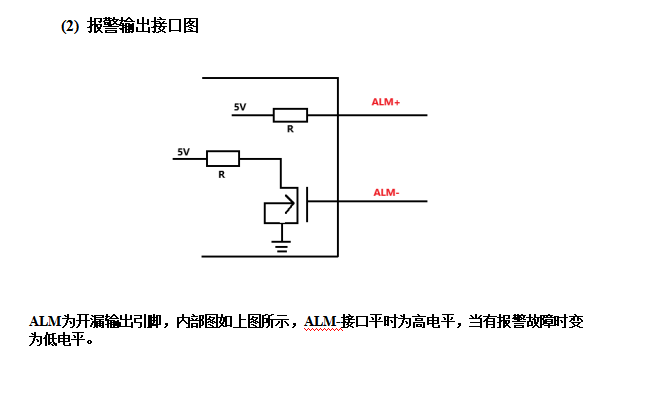

控制信號接口電路圖
(1)接口定義說明圖

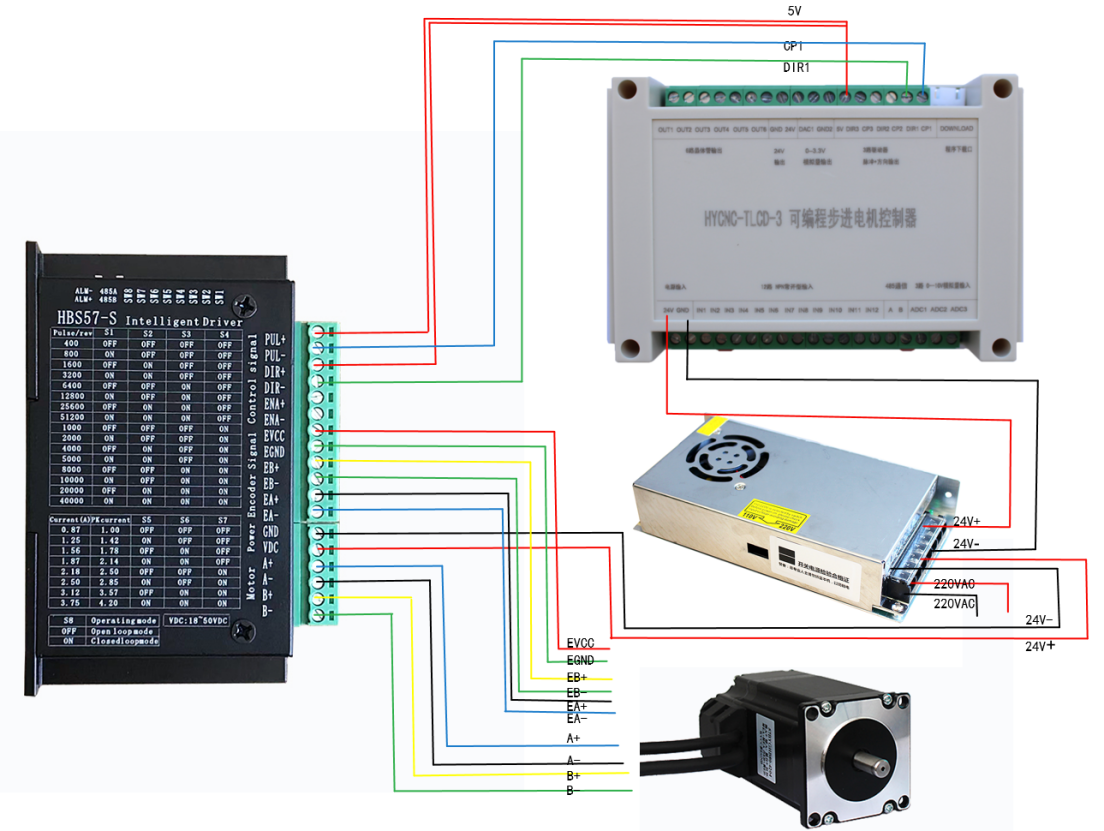

(3)外部脈沖控制接線圖

(4)上位機控制接線圖

HYHBS57-S閉環驅動器說明書V1.3.pdf

HYHBS57-S閉環驅動器上位機說明書.pdf
